美畅物联丨海康电瓶车检测相机相关配置

一、概述

随着大众的出行要求逐渐提升，交通拥堵现象也随处可见，电动车出行，就成了大家的首选。随着电动车数量的激增，众多用户为了个人方便，大多在室内停放或充电，有的甚至停放在走道、楼梯间等公共区域，由于电瓶车车体大部分为易燃可燃材料，一旦起火，燃烧速度快，并产生大量有毒烟气，人员逃生困难，极易造成伤亡，为此众多摄像机厂家从电梯场景出发，前端摄像机与梯控系统配合实现：

声光告警，个性语音；AI识别，精准检测；联动梯控，阻止上楼；远程消警，高效管理；TOF防遮挡报警，避免人为干扰；联动楼层显示，快速确定位置。

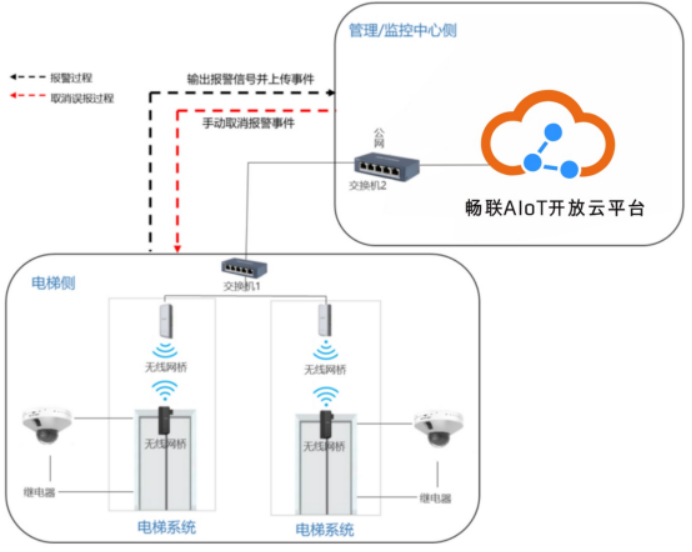

二、架构图

三、摄像机配置

设备开启配置前需确认当前版本，确保已升级版本为最新版本。可通过我司技术获取最新升级版本。

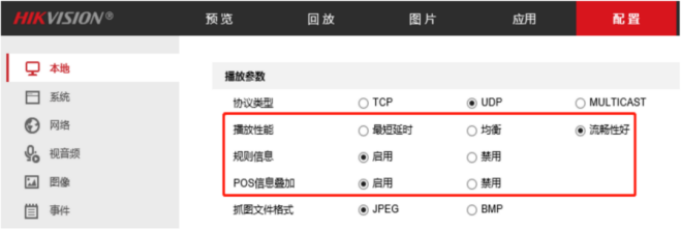

（1）开启规则信息：

为了更直观体现电瓶车识别过程，请使用IE浏览器，右击后以管理员模式打开IE浏览器，安装好最新控件版本后重启浏览器登录摄像机。在网页的【配置】-【本地】中开启【规则信息】，具体如下：

l 播放性能：选择“流畅性好”；

l 规则信息：选择“启用”（不启用，WEB预览看不到识别过程）

l POS信息叠加：选择“启用”（不启用，WEB预览看不到识别过程）

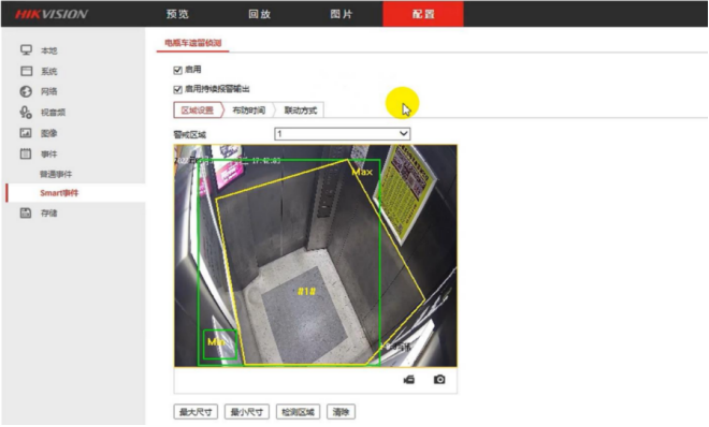

（2）启用电瓶车遗留侦测功能及规则配置

l 选择【配置】-【事件】-【Smart 事件】；

l 选择“电瓶车遗留侦测”。勾选“启用”；

l 勾选“启用持续报警输出” （可选）。当触发电瓶车侦测事件后，一直触发报警输出，直到实况画面中无电瓶车时，报警解除；

l 单击“区域设置”，选择1个警戒区域。

l 单击“检测区域”，在实况画面中单击鼠标左键绘制多边形端点，单击鼠标右键完成绘制。

l 单击“最大尺寸”或“最小尺寸”，在实况画面中绘制矩形过滤框。

当有物体进入警戒区域，并且目标尺寸处于最大和最小尺寸过滤框的范围内，才能被识别为目标，否则不属于目标，可提高检测的准确率。

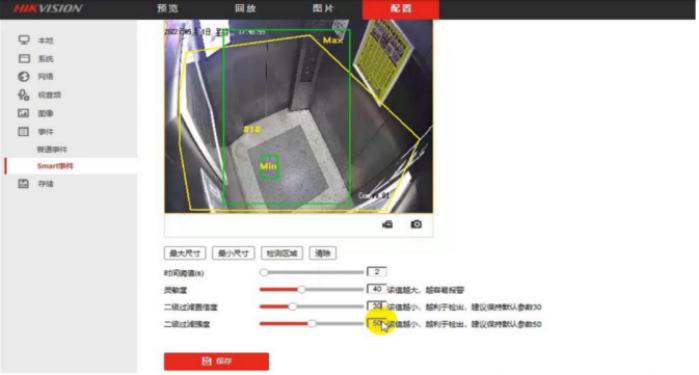

l 设置警戒区域的规则参数。

时间阈值：用于设置检测到的电瓶车在警戒区域内的停留时间，当超过停留时间时将产生联动报警。

灵敏度：表示目标进入警戒区域的程度，灵敏度设置越大，越容易触发报警。

二级过滤置信度：默认30，该值越高，检出误报越少，对外表现为语音及报警输出越困难

二级过滤强度：默认 50，可理解为检出阈值，该值越高，则检出电瓶车就越困难，误报越少。

注：“二级过滤置信度”和“二级过滤强度”，用于调整算法检测参数，可以改变目标精准 度和过滤值等，建议保持默认值，若因安装位置受限导致事件检出率低，可将二者数值调低。

l 设置布防时间和联动方式。

声音报警输出：当触发报警时，设备将通过正确配置的声音进行提醒。

联动报警输出：当触发报警时，设备将报警信息输出至外接的报警输出设备上。

l 单击“保存”，完成配置。

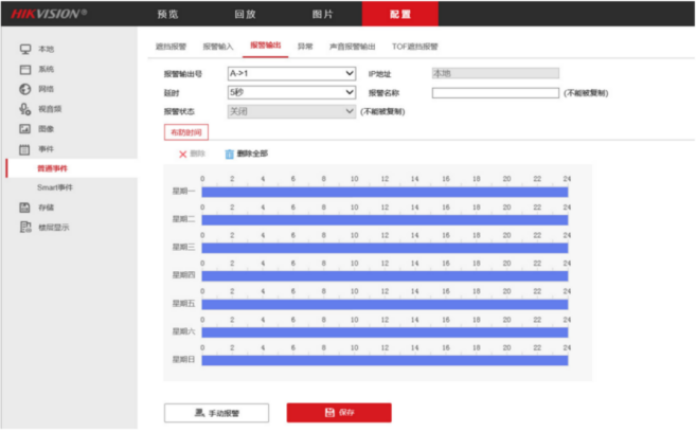

（3）配置报警输出

选择【配置】-【事件】-【普通事件】，选择“报警输出”，延时建议设置5秒，

报警状态为关闭，则表示摄像机当前并未输出报警信息，报警状态为开启，则表示摄像机当前正在输出报警信号（COM+NC为常闭信号；COM+NO为常开信号。）

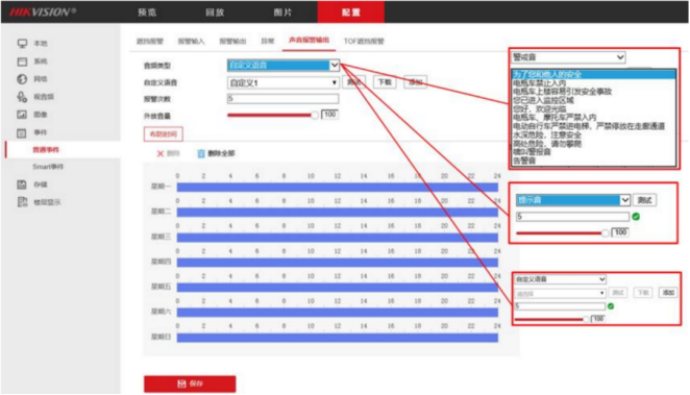

（4）配置声音报警输出

选择【配置】-【事件】-【普通事件】，选择“声音报警输出”， 音频类型可选择警戒音、提示音、自定义语言，可根据需求选择对应的音频类型。

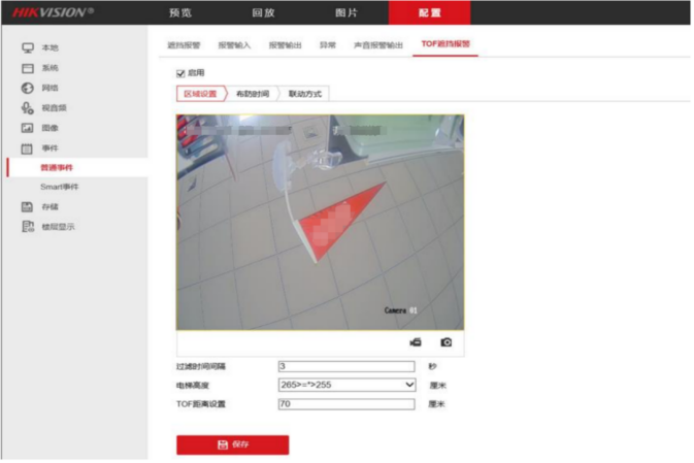

（5）TOF遮挡报警配置

选择【配置】-【事件】-【普通事件】，选择“TOF 遮挡报警”。

过滤时间间隔：当遮挡动作持续时长达到设置的数值时，便会触发TOF报警事件。

当过滤时间间隔设置为5s，如果检测到遮挡事件时间小于5s，则该事件将不执行联动动作。电梯高度：填写设备的实际安装高度即可。

TOF距离设置：当物体实际遮挡传感器的距离小于等于“TOF距离设置”的数值时便会触发 TOF报警。

四、摄像机到畅联云相关配置

在摄像机上面找到 【配置】-【网络】-【高级配置】-【平台接入】 启用ISUP5.0协议，服务器地址和端口填写畅联云提供的IP和端口，密钥填写123456

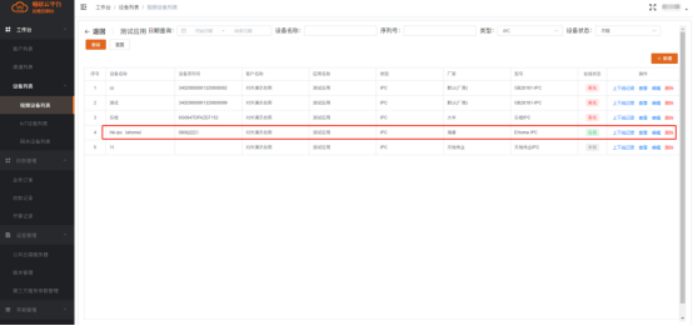

畅联平台上面在线且可以正常观看视频后，电瓶车入梯报警消息会通过MQTT消息队列推送到上层应用
