YOLOv8 人体检测与 Letterbox：从像素到可用框

本文讲透一件事：在本项目里，一张监控帧如何变成一组可跟踪的人体框。重点不是「YOLO 很火」，而是 Letterbox 几何、张量布局、解码逆变换、阈值与 NMS 各自在算什么、错了会怎样。

一、问题定义：检测要交付什么

人体检测的交付物不是「热力图好看」，而是结构化框：

人体框：左上角坐标、宽高、置信度分数

坐标必须在原图像素系。后面跟踪、人脸 ROI、镜头中心全部依赖这组数。

所以链路的成功标准只有一句：框在原图上贴住人，且分数可排序、可阈值过滤。

二、 为什么不能直接 resize 成正方形

YOLOv8 导出模型通常接受固定边长输入（本项目默认 640×640）。监控源却是 1280×720、1920×1080、4K。若把宽高各自拉到 640：

• 人体长宽比被破坏（人变胖/变瘦）；
• 训练分布是「比例正确的人」，推理分布变成「压扁的人」；
• 召回与定位同时变差。

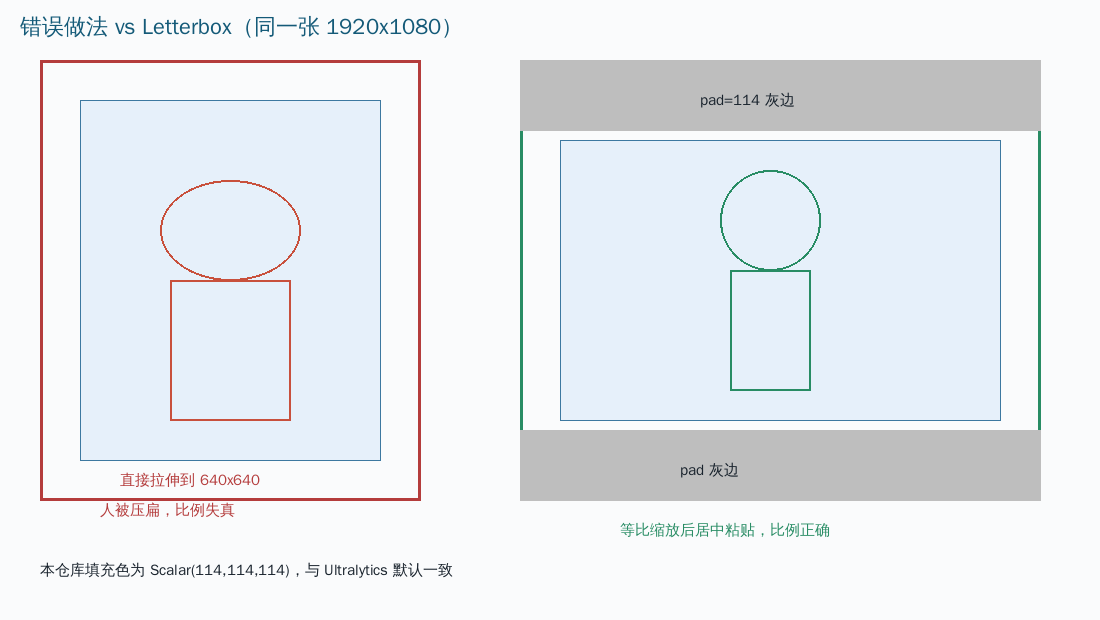

图：直接拉伸会压扁人体；Letterbox 先等比缩放再补边，比例不变。

Letterbox 做三件事：

1. 用同一比例缩放，使缩放后的图能完整放进 input_size×input_size；
2. 不足的边用常数色填充（本项目为灰色 114）；
3. 记录 scale, pad_x, pad_y，供框坐标还原。

三、本项目 Letterbox 的精确实现

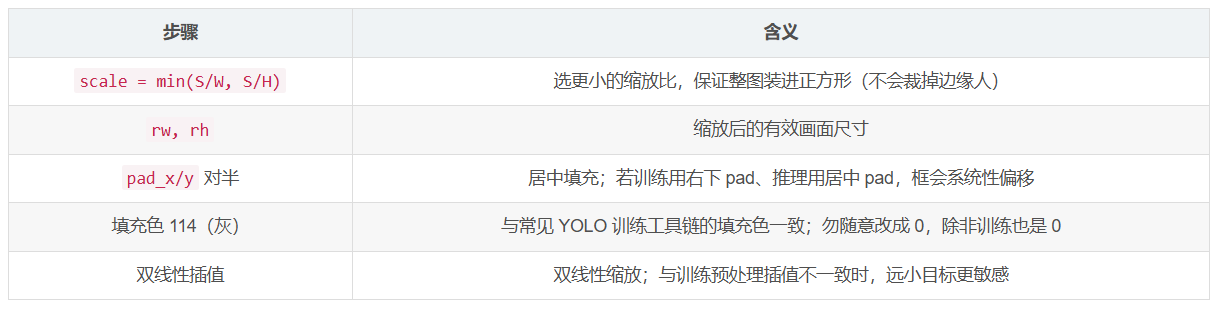

要点拆解：

数值例子（1920×1080 → 640）

scale = min(640/1920, 640/1080) = min(0.3333, 0.5926) = 0.3333

rw = 640, rh = 360

pad_x = 0, pad_y = (640-360)/2 = 140

有效画面占中间 640×360，上下各 140 行灰边。

Letterbox 实现：

cv::Mat person_focus_yolo_letterbox_bgr(const cv::Mat &src, int input_size,
 float &scale, int &pad_x, int &pad_y) {
 scale = std::min((float)input_size / (float)std::max(1, src.cols),
 (float)input_size / (float)std::max(1, src.rows));
 const int rw = std::max(1, (int)(src.cols * scale));
 const int rh = std::max(1, (int)(src.rows * scale));
 pad_x = (input_size - rw) / 2;
 pad_y = (input_size - rh) / 2;
 cv::Mat resized;
 cv::resize(src, resized, cv::Size(rw, rh), 0, 0, cv::INTER_LINEAR);
 cv::Mat out(input_size, input_size, CV_8UC3, cv::Scalar(114, 114, 114));
 resized.copyTo(out(cv::Rect(pad_x, pad_y, rw, rh)));
 return out;
}

四、数值预处理：BGR 到模型输入

几何之后还有数值层（GPU 或 CPU 都要做同类数值预处理）：

1. BGR → RGB（多数 YOLO 权重按 RGB 训练；通道反了「有框但飘/分低」）；
2. 排成通道优先的张量：批量1、三通道、高640、宽640；
3. 转 float，并按训练约定缩放（常见 /255.0 到 0～1）。

这一段错了的特点是：不报错，只变差。接入新环境时，应用同一张图对比官方推理 脚本的框与分数。

五、模型输出：84×N 张量到底是什么

COCO 80 类的 YOLOv8 检测头，每个候选给出 84 个数：

[cx, cy, bw, bh, score_cls0, score_cls1, …, score_cls79]

人体只要 class 0 = person，即索引 4 + 0。

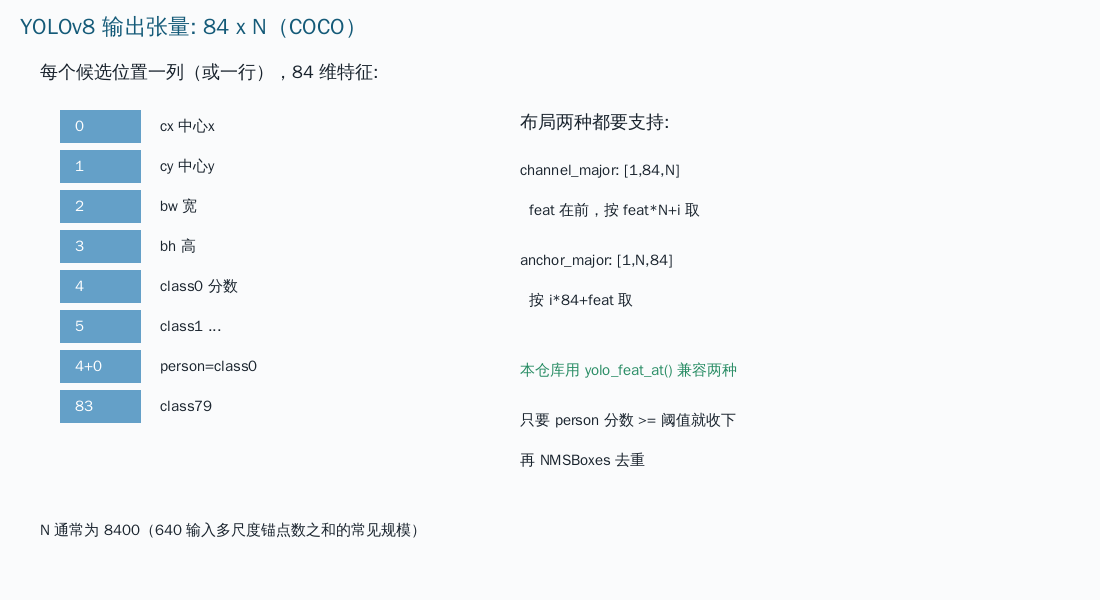

图：每个候选 84 维；布局可能是「特征维在前」或「候选维在前」。

本项目用布局探测兼容两种内存排列。

读取时用统一的取值函数兼容两种排列：

若导出工具改了维度顺序而业务只按一种硬解码，会出现「分数全是 0 / 框飞到画外」——优先查输出布局，而不是先怪模型。

六、解码 + 逆 Letterbox：框如何回到原图

解码时按下面公式把框从 letterbox 坐标还原到原图。检测解析 / 逆变换的核心：

// 逆 Letterbox：网络框 → 原图
const int left = (int)std::lround((cx - 0.5f * bw - (float)pad_x) / scale);
const int top = (int)std::lround((cy - 0.5f * bh - (float)pad_y) / scale);
const int width = (int)std::lround(bw / scale);
const int height = (int)std::lround(bh / scale);

公式含义：

1. (cx ± bw/2, cy ± bh/2) 是 letterbox 图上的角点；
2. 先减 pad，回到「无灰边的缩放图」坐标；
3. 再除以 scale，回到原图像素；
4. 与 原图矩形范围 求交，丢掉出界残片。

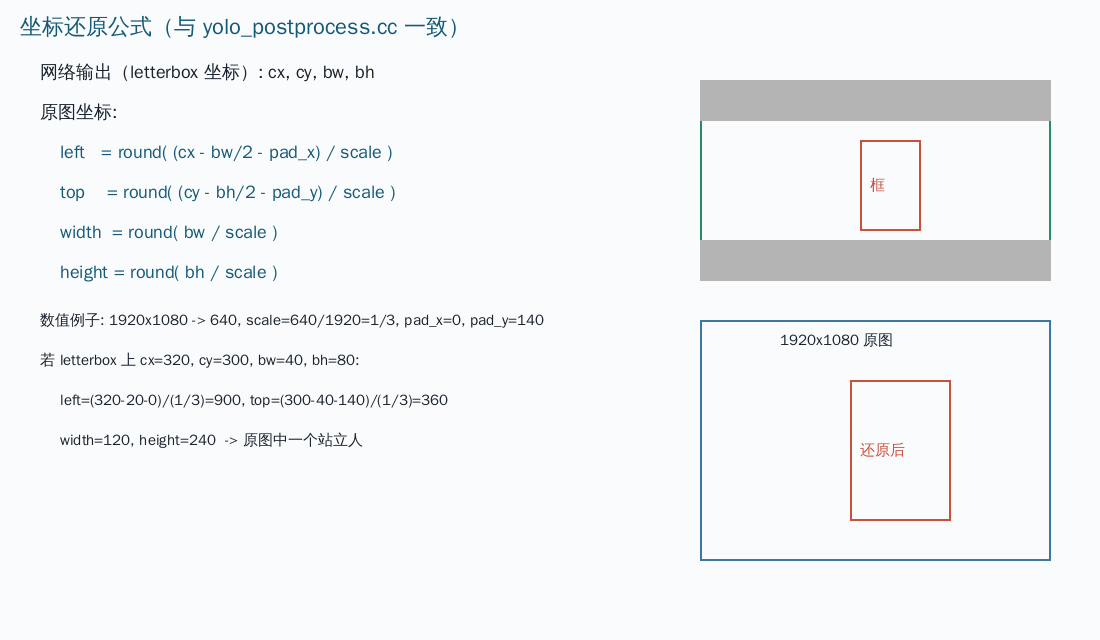

图：还原公式及数值例子。

用上一节的例子验算

letterbox 上：cx=320, cy=300, bw=40, bh=80，pad_x=0, pad_y=140, scale=1/3：

left = round((320 - 20 - 0) / (1/3)) = 900

top = round((300 - 40 - 140) / (1/3)) = 360

width = round(40 / (1/3)) = 120

height= round(80 / (1/3)) = 240

这就是原图上大约 120×240 的站立人。

调试口诀：

1. 在 640 letterbox 图上画框 → 若已偏，问题在推理/解码前；
2. letterbox 对、原图偏 → 逆变换或 scale/pad 传错；
3. 两套都对但业务 ROI 错 → 后续模块坐标系统一问题。

七、阈值过滤与 NMS

解码循环里先做 score 阈值（例如 0.25）：低于阈值的候选直接丢。

同一人通常对应多个高分候选，再用 标准非极大值抑制：

• NMS IoU 常见约 0.45～0.55；
• IoU = 交集面积 / 并集面积；
• IoU 阈值调高：更不容易删，并肩两人更安全，但重复框可能多；
• IoU 阈值调低：删得更狠，重复少，贴靠两人易被合成一个。

Tile 场景还会在全局再跑一轮 NMS，并可能使用 prefer-face 变体（有脸的框优先保留）——那是切块专题的内容，但单帧整图路径同样依赖这一步压冗余。

八、端到端链路

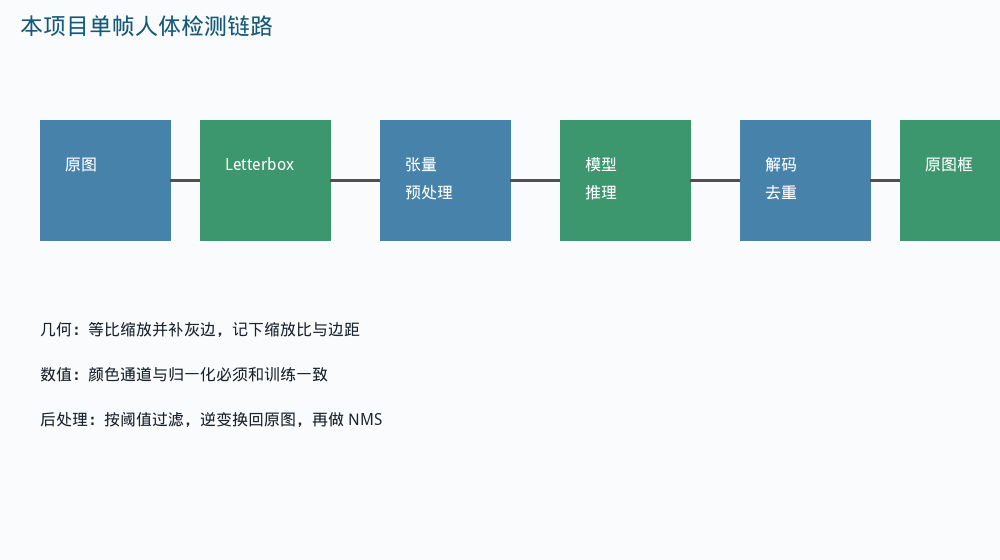

图：原图 → Letterbox → 张量预处理 → 模型推理 → 解码与去重 → 原图框。

部署上模型路径由默认人体模型路径探测得到（如 yolov8s_person.onnx 等），推理后端可走 TensorRT / CUDA EP / CPU，但对业务框格式保持不变——换 EP 不该改坐标语义。

九、小目标天花板：算清 “人在网络里有多高”

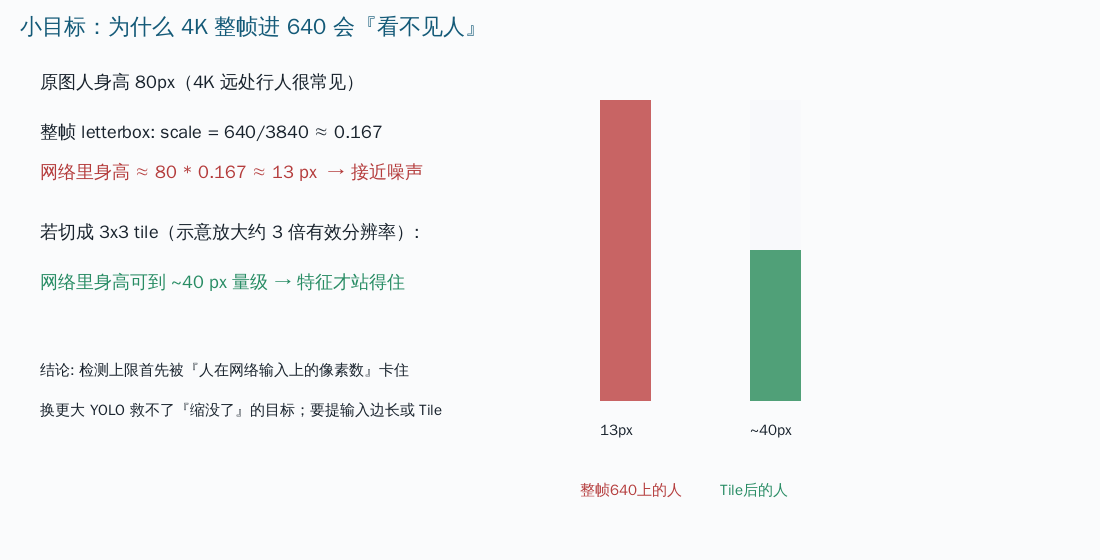

图：4K 上 80px 高的人，整帧进 640 后只剩约 13px。

粗算：

原图人身高 H_src

网络内身高 ≈ H_src * (input_size / max(W,H)) // letterbox 近似

例：H_src=80, 4K 长边 3840, input=640

→ 80 * 640/3840 ≈ 13.3 px

13 像素高的「人」对卷积特征来说接近噪声。于是：

• 只换更大 YOLO 结构，救不了「已经被缩没」的目标；
• 有效手段是：提高 input_size（960/1280），或 Tile 切块让局部仍保有足够像素；
• 本项目在宽≥1280 或高≥720 时由按帧规划 Tile 启用 tile plan，正是被这个数量级逼出来的。

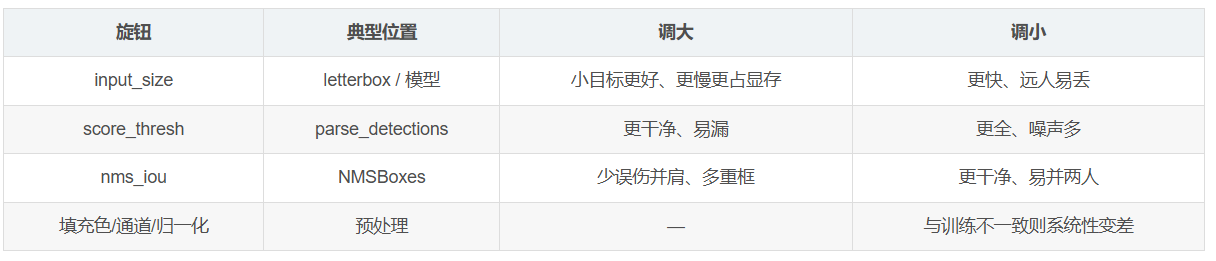

十、参数与失败模式（对着参数调）

常见故障：

1. 整图平移：pad 符号反了，或居中/右下 pad 与训练不一致；
2. 只有近处大人：input 太小或阈值过高；
3. 广告牌人形：语义误检，靠面积/宽高比过滤或后续人脸验证；
4. 手机录像框旋转：元数据 rotation 未烧进像素，几何全错；
5. TRT/CUDA 换后端后框飞了：先查输出 layout 与 FP16，再查预处理是否仍走同一套 letterbox。

十一、建议的最小验证集

固定 20～50 张图，覆盖：近景大人、走廊远人、侧身、遮挡、逆光、并排两人。每次改预处理或阈值：

1. 叠加画出 letterbox 框与原图框；
2. 对比改动前后同一张图的框列表；
3. 记录 scale/pad/score_thresh/nms_iou 到日志（本项目定位阶段日志也依赖这些字段复盘）。

没有可视化回归，坐标类 bug 会在跟踪阶段以「ID 乱跳」的假象出现，极难从下游反查。

十二、 小结

本项目的人体检测，技术核心是：

1. Letterbox 用 min 缩放比 + 居中 114 填充，保住人体比例并记下 scale/pad；
2. 84×N 张量里取出 person 分数与 cx,cy,bw,bh，并兼容两种内存布局；
3. 逆变换严格按 (cx - bw/2 - pad) / scale 回到原图，再 NMS；
4. 小目标首先卡在「网络内像素高度」，逼出更大输入或 Tile。

把这四段各自钉死，YOLO 才从「能跑的模型」变成「可跟拍的框」。切块、跟踪、认脸都建立在这个交付物之上。

十三、与 Tile 的分界（本篇只点到为止）

当 frame_w >= 1280 或 frame_h >= 720 时，按帧规划 Tile 会返回非零 grid，检测改为「多块 letterbox + 核心区过滤 + 全局 NMS」。

单块内部仍然完整走本篇的 Letterbox→推理→逆变换；多出来的是 ROI 原点叠加 与 跨块去重。

因此：Letterbox 公式错，Tile 必然全错；Letterbox 对了，Tile 才有调网格与 overlap 的意义。

十四、实现检查清单

1. scale/pad 是否从 letterbox 原样传到 检测解析（禁止中途被别的 resize 覆盖）。
2. BGR/RGB、/255 是否与导出模型一致。
3. 输出 layout 是否同时覆盖 特征维在前的布局 与 候选维在前的布局。
4. 逆变换是否先减 pad 再除 scale（顺序反了框会漂）。
5. NMS 前后是否做了与原图的 clip。
6. 日志是否打印 scale,pad,score_thresh,nms_iou,box_count。
7. 困难样张回归是否覆盖远人与并排两人。

满足以上，人体检测这一环才算「可维护地讲透」，而不是「碰巧能跑」。
