MQTT  平台架构与运维实践：集群、安全与性能优化

本文是「美畅物联」MQTT 5.0 系列文章的第四篇，也是最终篇。前三篇介绍了 MQTT 协议核心机制和 5.0 新特性，本文将分享美畅物联平台在 Broker 集群架构、安全认证和性能优化方面的工程实践。

前言

掌握了 MQTT 协议机制后，真正的挑战在于如何在生产环境中构建一个支撑百万级设备并发接入的 MQTT 平台。平台从最初的几千台设备发展到现在百万级设备接入，经历了多次架构迭代。本文将分享我们在集群架构、安全和性能方面的实战经验。

一、MQTT Broker 集群架构

1.1 单节点的瓶颈

平台最初使用单节点 EMQX Broker，在设备规模超过 5 万时开始出现瓶颈：

• TCP 连接数受限于系统文件描述符（默认 1024）
• 单核 CPU 处理 MQTT 报文约 1-2 万 TPS，8 核服务器有效吞吐约 5-8 万 TPS
• 单节点无冗余，宕机即全平台中断

1.2 集群架构方案

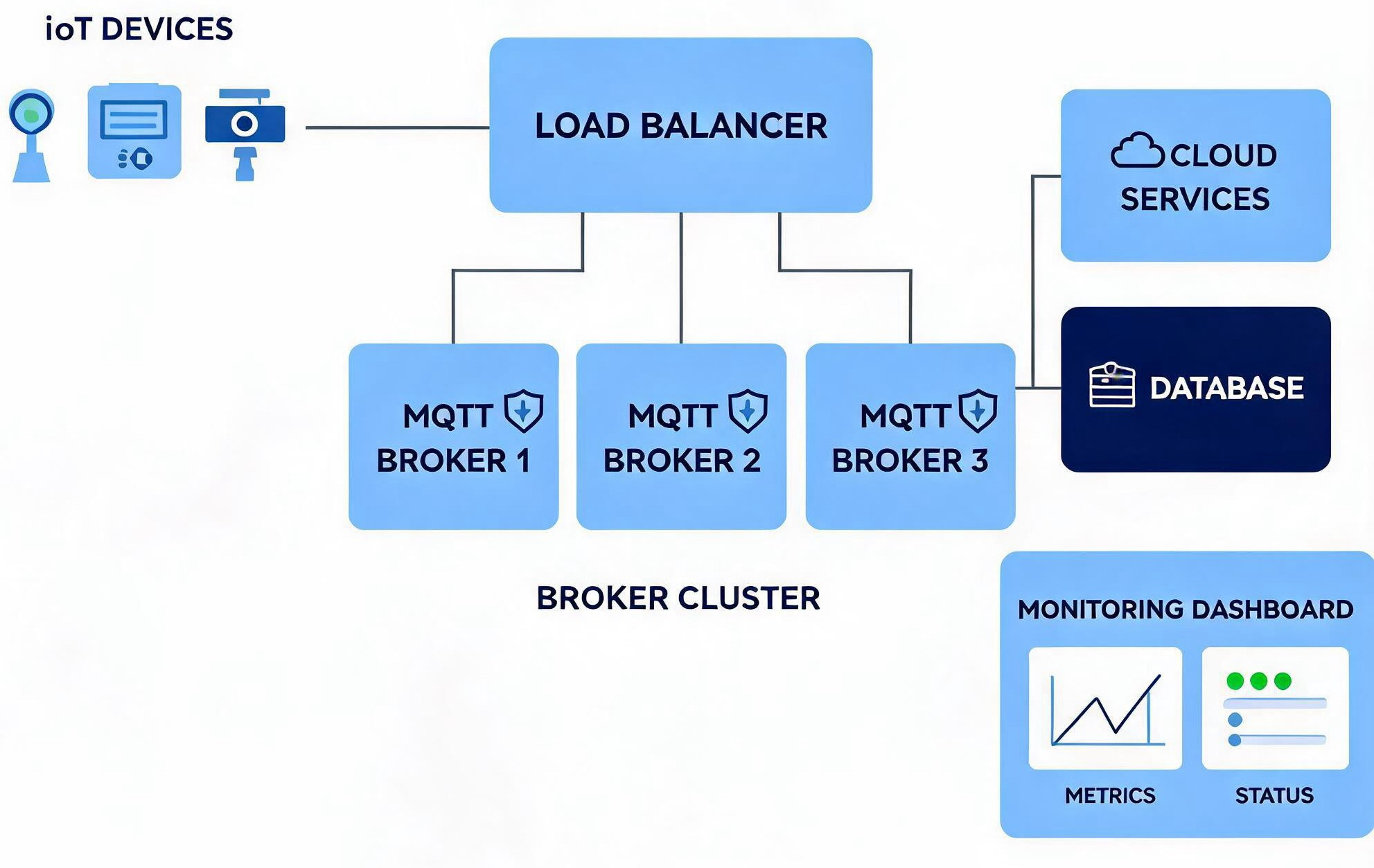

生产环境必须采用集群部署，平台的集群架构分为四层：

设备层
  ↓ TLS/MQTT
接入层（Load Balancer + MQTT Broker 集群）
  ↓ 内部协议
路由层（消息路由/跨节点转发）
  ↓
存储层（消息存储、会话持久化）
  ↓
消费层（后端服务/流处理引擎）

1.3 关键设计要点

接入层负载均衡

使用 TLS 终止 + TCP 负载均衡（HAProxy ），将设备连接均匀分配到 Broker 节点。关键配置：

• 使用设备 ID 做一致性哈希，减少 Broker 节点变更时的重连风暴
• 健康检查：每 5 秒检查 Broker 节点状态，自动剔除故障节点
• TLS 终止在负载均衡器，Broker 处理明文 MQTT，降低 CPU 开销

Broker 集群路由

主流 MQTT Broker（如 EMQX、HiveMQ）支持集群模式，节点间通过内部协议 转发跨节点消息。需关注：

• 节点间消息复制延迟（通常 < 5ms）
• 集群规模上限（EMQX 支持百节点级集群）
• 脑裂防护和自动恢复策略

会话持久化

MQTT 5.0 的 Session  Expiry Interval 要求 Broker 在节点故障时能恢复会话。平台将会话状态持久化到 Redis Cluster，实现节点故障后的快速恢复：

• 会话数据写入 Redis，主从同步保证高可用
• 节点故障后，新节点从 Redis 恢复会话，客户端重连无感知
• 恢复时间 < 5 秒

二、认证与安全设计

2.1 认证方案选型

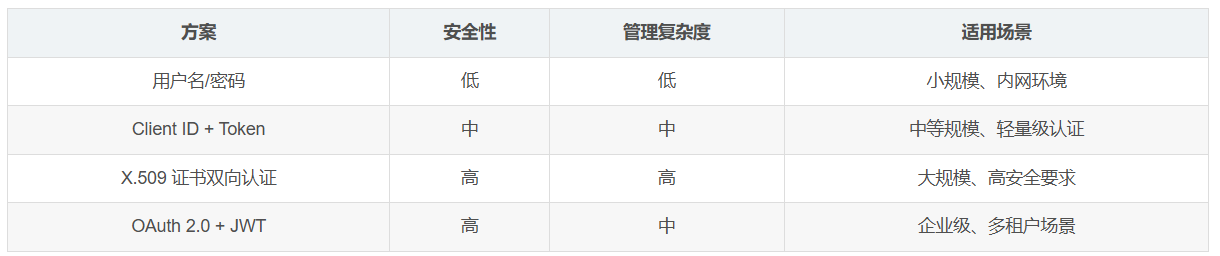

物联网平台的安全是重中之重。平台对比了四种认证方案：

2.2 方案：X.509 证书 + 动态权限

平台最终选择了 X.509 证书 + 动态 ACL 的方案：

1. 证书签发：设备出厂时烧入唯一证书，由平台 CA 签发
2. 双向认证：连接时 Broker 验证设备证书合法性，设备也验证 Broker 证书
3. 动态 ACL：认证通过后，平台根据设备 ID 动态下发 ACL，控制其可发布/订阅的 Topic
4. 证书轮换：支持证书定期轮换和吊销机制，防止证书泄露风险

2.3 Topic 设计规范

良好的 Topic 设计是安全管控的基础。平台的 Topic 规范：

{租户ID}/{产品类型}/{设备ID}/{功能类型}/{数据维度}

示例：
tenant001/thermostat/devA001/property/temperature
tenant001/thermostat/devA001/event/overheat_alarm
tenant001/thermostat/devA001/command/set_threshold

设计原则：

1. 层级清晰：从左到右从粗到细，方便通配符订阅和权限控制
2. 避免敏感信息：不在 Topic 中包含密钥、密码等
3. 预留扩展：层级设计留有余量，方便未来新增功能维度
4. 单向权限：利用第一层做租户隔离，配合 ACL 实现租户间数据隔离

三、性能优化实践

3.1 连接管理优化

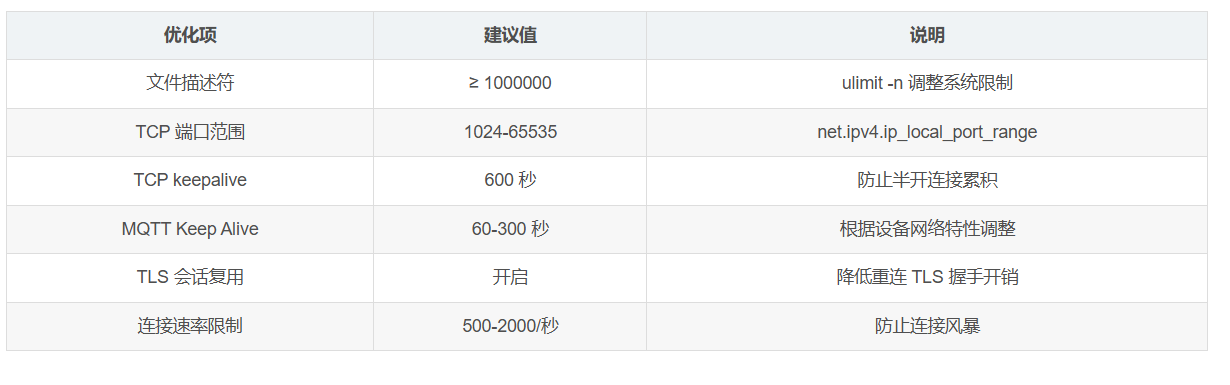

百万级设备并发连接的核心挑战是连接建立和管理：

3.2 连接风暴防护

网络恢复后大量设备同时重连会导致 Broker 压力骤增。平台采用了三层防护：

设备端 — 指数退避重连

初始等待 1 秒 → 失败后 2 秒 → 4 秒 → 8 秒 → ... → 上限 120 秒
每次等待时间加入 ±20% 随机抖动，避免设备同步重连

Broker 端 — 连接速率限制

超过阈值的新连接返回 MQTT 5.0 原因码 0x97（配额超限），设备端收到后继续退避等待。

平台端 — 区域分批唤醒

按区域分批恢复设备连接，每批 5000 台，间隔 30 秒。

3.3 消息吞吐优化

发布端优化：

1. 批量合并：高频小消息合并为批量消息，减少 PUBLISH 报文数量
2. Topic Alias 复用：长 Topic 使用别名替代，节省带宽
3. QoS 降级：非关键数据从 QoS 1 降为 QoS 0，减少 ACK 往返

Broker 端优化：

1. 订阅树优化：使用优化的 Trie 树结构管理 Topic 匹配，降低路由复杂度
2. 消息队列分层：热数据存内存，冷数据异步落盘
3. 批量化写存储：消息批量写入时序数据库，减少 I/O 次数
4. 连接级别批处理：将同一连接的多条消息合并为一次 TCP 发送

四、监控体系

4.1 核心监控指标

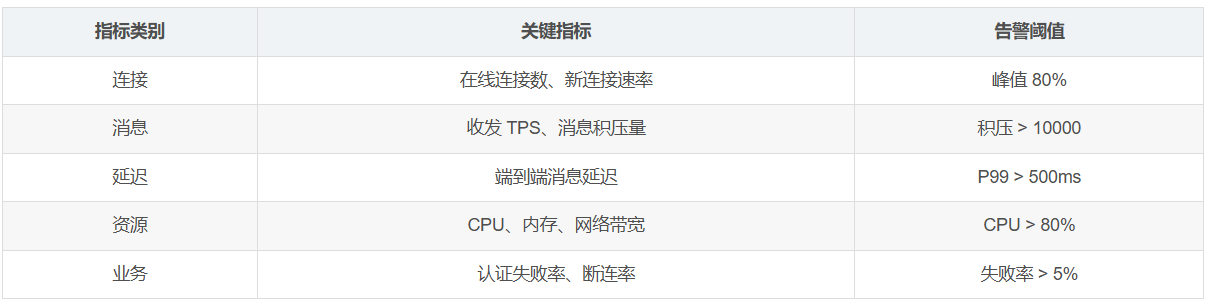

建立完善的监控体系是保障平台稳定运行的基础。平台的核心监控指标：

4.2 MQTT 5.0 原因码监控

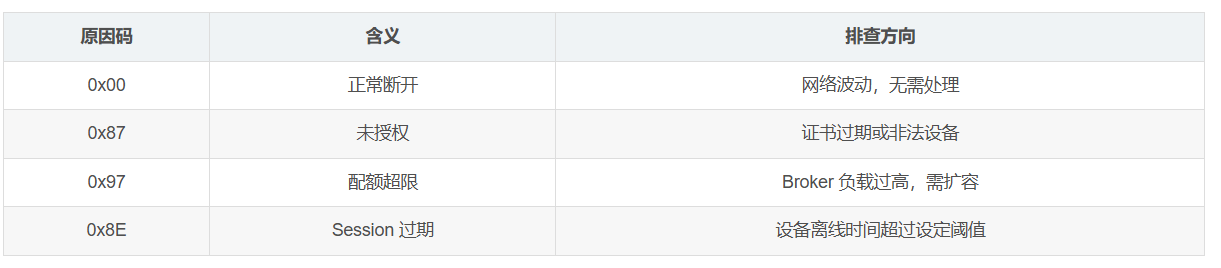

利用 MQTT 5.0 的原因码，可以实现更精细的监控。平台统计 DISCONNECT 原因码分布，快速定位问题根因：

五、平台架构演进总结

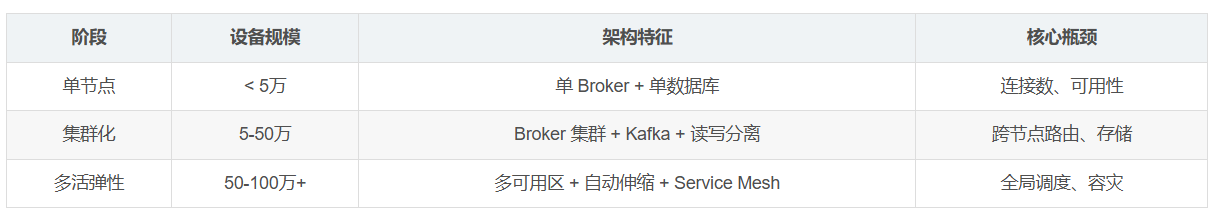

平台的 MQTT 架构经历了三个阶段的演进：

关键经验总结

1. 渐进式演进：不要过早追求完美架构，每个阶段解决当前最紧迫的瓶颈
2. 数据驱动决策：基于监控指标和压测数据判断瓶颈，避免盲目优化
3. 弹性优先：设备流量具有潮汐特征，弹性伸缩能力比固定容量更重要
4. 善用 MQTT 5.0：原因码助力运维诊断，共享订阅简化架构，流量控制保障稳定性
5. 安全前置：X.509 证书认证 + 动态 ACL 从 Day 1 就要规划好，后补成本极高

系列完结

本系列四篇文章从 MQTT 协议基础到 5.0 新特性再到平台工程实践，系统分享了美畅物联在 MQTT 领域的技术经验。希望对物联网平台的技术选型和架构设计有所帮助。
