Kalman 滤波与隔帧检测：轨迹如何在「无测量帧」上继续走

本文只讲一件事：当检测隔几帧才跑一次时，中间帧没有新的人体框测量，跟踪仍能给出连续轨迹，靠的是 Kalman 预测；有测量时再做 更新。

读完后应能独立想清：隔 3 帧检测、25 帧/秒时，中间帧的框从哪来；为何检测间隔变大时匹配阈值要放宽；过程噪声与测量噪声拧反了，跟拍会变成什么样。

一、问题：检测贵，跟拍不能停

人体检测（YOLO）是扫描阶段最重的算子之一。若 25fps 全帧都跑，算力与延迟都会顶满。折中是 隔帧检测：

• detect_stride = 1：每帧都检测；
• detect_stride = 3（默认常见配置）：每 3 帧检测一次，中间两帧 不产生新测量。

跟拍与轨迹却必须 每帧都有位置。否则圆镜/裁切窗会在检测帧跳一下、中间帧卡住，观感像坏云台。

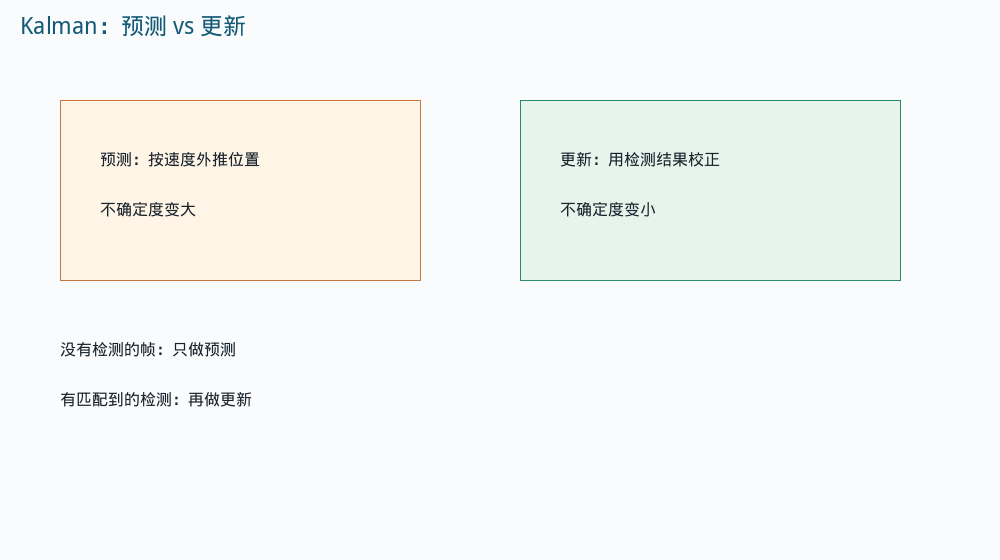

图：检测帧把框当测量做 Update；隔帧只靠运动模型 Predict。

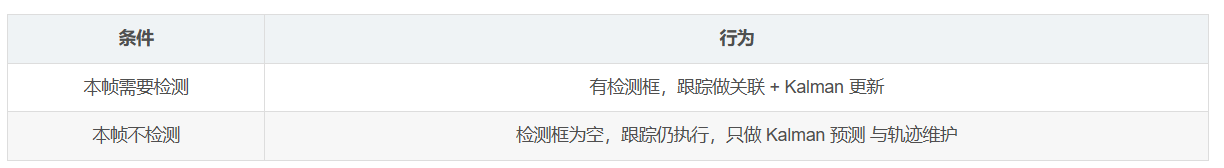

二、本项目如何决定「本帧要不要检测」

配置里有检测步长检测步长。每一帧进入跟踪时，先按帧号门控，再把（可能为空的）检测列表交给 ByteTrack：

const bool do_detect = (ctx.cfg.detect_stride <= 1) || (idx % ctx.cfg.detect_stride == 0);
std::vector<PfByteTrackFaceBox> boxes;
if (do_detect) {
 // YOLO → boxes
}
const std::vector<PfByteTrackFaceState> tracks = bt.update(boxes); // 空 boxes 仍 Predict

也就是说：检测列表为空时不是跳过跟踪，而是做「无测量的一步」。

默认与兜底帧率：探测不到合法 源帧率（或配置帧率非法）时，一律按 25.0 帧/秒 处理；ByteTrack 构造也用该帧率。后文数值例子一律按 25fps。

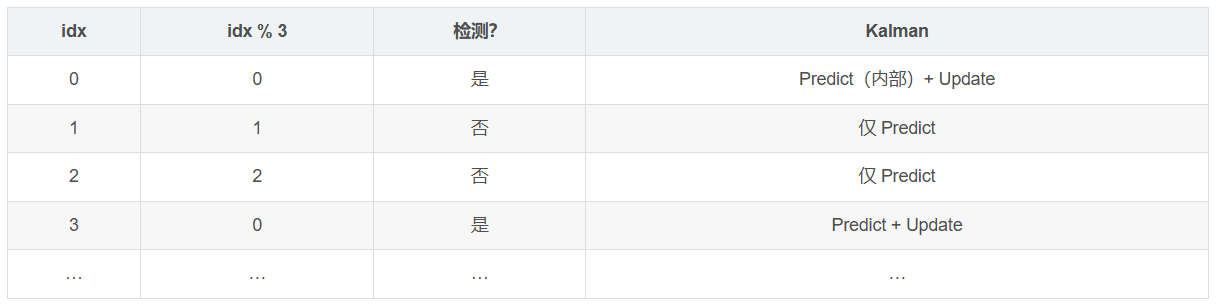

三、时间轴：stride=3 时每一帧在干什么

设帧号 idx = 0,1,2,3,…，检测步长 = 3：

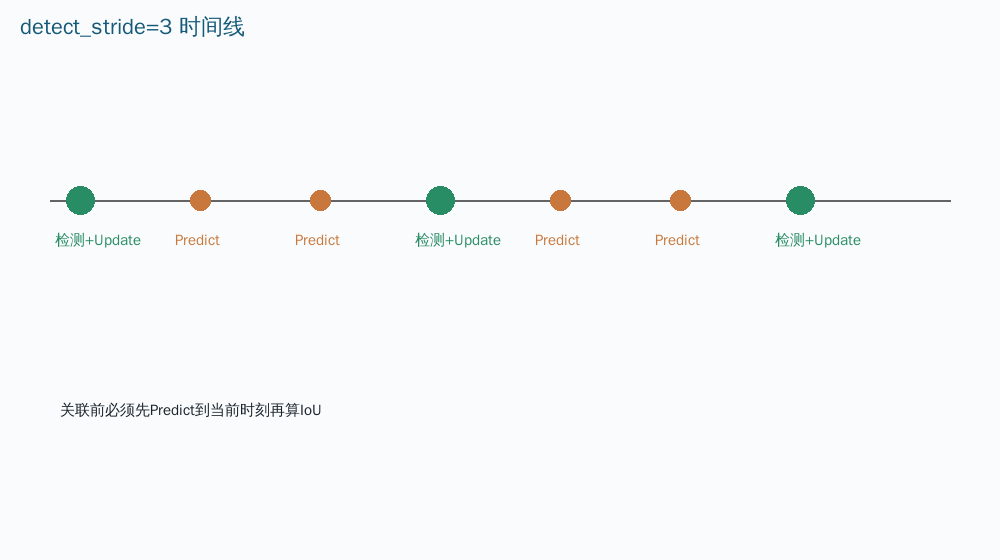

图：实心点为检测帧，空心为仅预测帧；轨迹折线在中间帧仍前进。

数值例子（25fps）

• 帧间隔 Δt = 1/25 = 0.04 s。
• 两次检测之间的墙钟时间：3 × 0.04 = 0.12 s。
• 若人横向速度约 v_x = 80 px/s（慢走横穿 720p），两次检测间位移期望：

Δx ≈ vx × 0.12 = 9.6 像素

中间两帧若完全不预测，圆镜会落后约 3～6 px 再瞬移追上；有匀速预测则每帧挪约 80×0.04=3.2 px，观感连续。

四、ByteTrack 里的 Kalman：状态与模型

ByteTrack 使用经典 8 维匀速模型（中心 + 宽高比/高 + 速度），直觉上可把状态写成（符号与论文/实现细节略有差异，便于心算）：

x = [cx, cy, a, h, vx, vy, va, vh]ᵀ

匀速离散预测（Δt=1 帧）：

cx ← cx + vx

cy ← cy + vy

a ← a + va

h ← h + vh

协方差同步传播：

P ← F P Fᵀ + Q

有测量 z（检测框）时：

卡尔曼增益 K 由预测不确定度与测量噪声共同决定；

状态按「预测值 + 增益 × 残差」更新；

更新后不确定度通常变小。

• Q：过程噪声（相信运动模型的程度；大 → 更信测量）；
• R：测量噪声（相信检测框的程度；大 → 更信预测）。

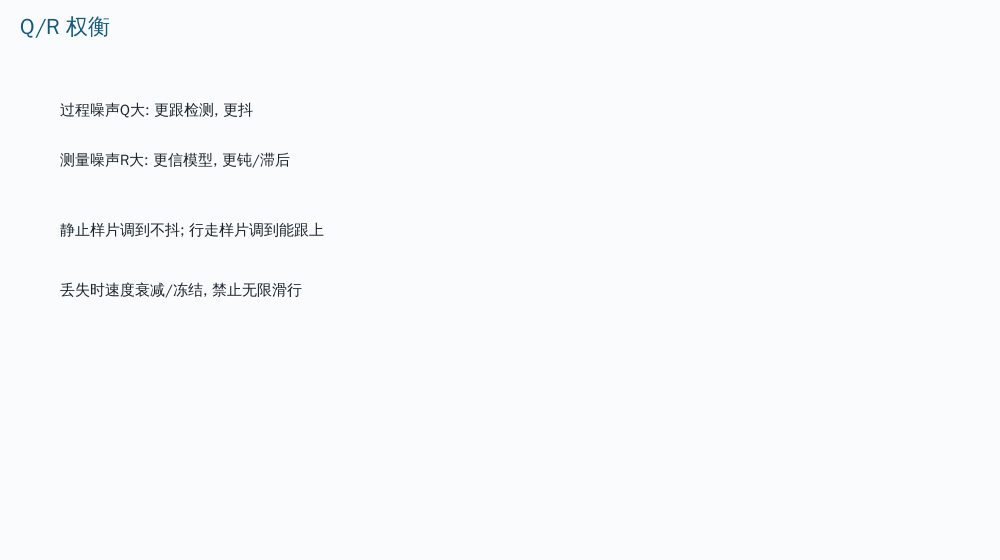

图：R 过大跟手慢；Q 过大框抖；隔帧场景要在两者间找平衡。

位置噪声大致按框高比例取值，速度噪声更小——符合「人不会瞬间瞬移」的先验。

五、封装层：如何把 YOLO 框喂进跟踪器

封装层把检测框转成跟踪器输入；

当 detections 为空时，objects 为空向量——底层对每条已有轨迹仍执行 predict，丢失缓冲（轨迹缓冲）继续倒数。本项目默认 track_buffer = 30（约 30 帧 ≈ 1.2 s @25fps）。

构造时帧率取整：

source_fps=25 → ByteTrack 内部 frame_rate=25，与输出时间轴一致。

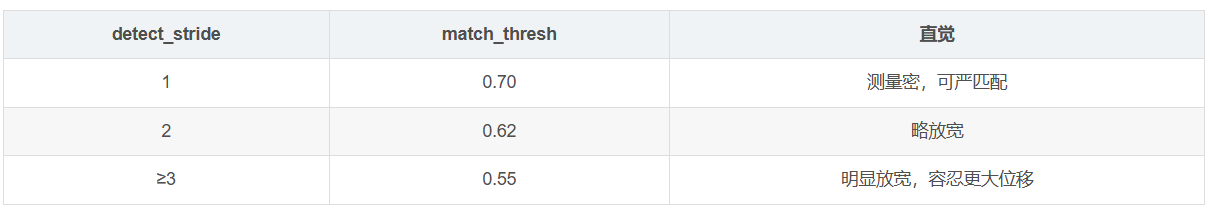

六、为何 stride 大时要放宽 match_thresh

检测变稀后，相邻两次测量之间人已走过更远。IoU 匹配若仍很严，会把「同一个人的下一检测」当成新目标，ID 切换 ，主角锁丢。

跟踪分数下界 / 高分阈值 仍对齐 YOLO 分数阈值（high 至少 score+0.05 且 ≥0.30），与 stride 解耦——放宽的是关联距离门，不是检测分数门。

数值例子：IoU 与位移

设上一检测框 640×360 画面中人框为 x=400,y=200,w=120,h=280。0.12 s 后中心右移 30 px（快跑），新框 x=430,y=200,w=120,h=280。

轴对齐 IoU 近似：

IoU = 交集面积 ÷ 并集面积

交集宽 90、高 280，交集面积 25200；并集 2×33600−25200=42000；

IoU ≈ 25200/42000 = 0.60

在 match_thresh=0.70 下可能匹配失败；在 0.55 下可通过。这正是 stride≥3 放宽的动机。

扫描启动日志会打印实际阈值：

step= … 匹配阈值=0.55 检测步长=3

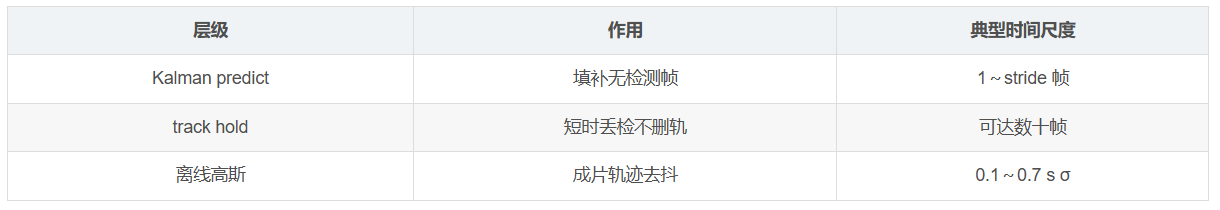

七、与 hold / 离线平滑的分工

Kalman 解决的是 扫描期逐帧状态（ByteTrack 输出的人体框序列）。成片跟拍还有后处理：

短时丢检时轨迹会保持一段时间（与检测步长相关，通常可达数十帧）；

• 离线高斯平滑（lens/crop）在锁定轨迹上再滤一次。

不要把三者混为一谈：

Kalman 错了，后面平滑只能「抹平错误」，不能恢复正确身份。

八、完整一步：从帧号到轨迹点

完整一步可以概括为：

1. 判断本帧要不要跑检测；
2. 要检测则得到人体框，否则检测列表为空；
3. 无论是否检测都调用 bt.update(boxes)（空列表表示只预测）；
4. 对每条轨迹：做人脸识别与相似度，记录历史；
5. 主角锁定后写入定位结果中的跟拍轨迹。

因此调试「中间帧框从哪来」时：看 ByteTrack 输出即可，不必指望中间帧有 YOLO 日志。

九、 Q/R 与隔帧的失效模式

9.1 测量过信（R 过小 / 等效）

检测框抖 → 更新后状态猛跟抖 → 中间帧预测带着错误速度冲出去 → 下一检测再拉回来 → 锯齿。

9.2 模型过信（Q 过小 / R 过大）

人突然加速或转向，预测仍沿旧速度走；下一检测 IoU 掉到 match 阈值以下 → 切 ID。stride 越大越危险，所以本项目用放宽 匹配阈值 补偿。

9.3 长时间无测量

若 轨迹缓冲 耗尽仍无检测，轨迹删除。检测步长=3、buffer=30 时，约可跨过 30 帧无更新（含中间预测帧），墙钟约 1.2 s。极端遮挡仍会丢轨——这是设计边界，不是 bug 。

9.4 数值演练：错误速度的积累

假设更新后误估 v_x = 15 px/帧（实际应为 3）。stride=3 下两次检测间预测位移：

15 × 3 = 45 像素

真实位移 9 px，误差 36 px。下一框 IoU 可能从 0.6 掉到 0.3 以下，触发 ID 切换。离线平滑无法修复切 ID，只能让错误轨迹「更圆滑地错」。

十、source_fps=25 为何重要

Kalman / ByteTrack 的 帧率 影响内部缓冲与部分时间相关逻辑。本项目：

• 探测不到合法 fps → 25.0；
• 成片滤镜图大量写死 fps=25；
• 质量稳定性把运动除以检测步长做等效。

心算时固定：

时间（秒）≈ 帧号 / 25

隔帧检测的「物理秒」间隔是 detect_stride/25，不是「跳过了 stride 个神秘单位」。

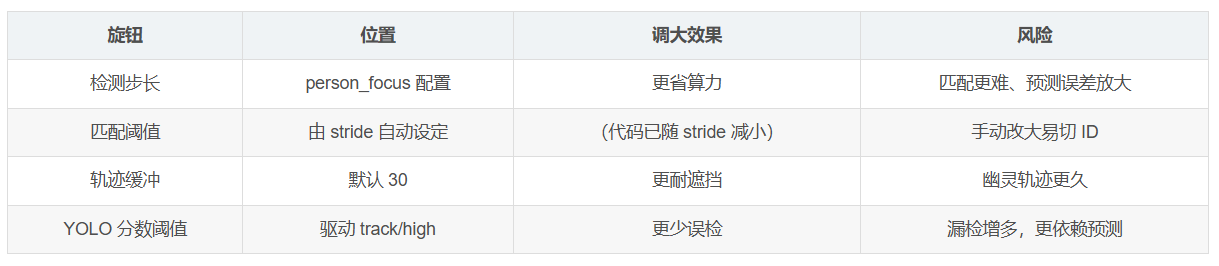

十一、调参清单（只动跟踪相关）

建议：先定 stride，再接受自动 match_thresh；不要在 stride=3 时强行把 match 拧回 0.70。

十二、 小结公式卡

隔帧门控：

do_detect = (stride≤1) || (idx % stride == 0)

空测量仍更新跟踪器：

每一帧都调用 bt.update(boxes)：有检测就关联并校正，无检测就只预测。

匹配阈值（本项目）：

检测步长=1 时匹配阈值约 0.70；步长=2 时约 0.62；步长≥3 时约 0.55。

预测位移量级：

两次检测间位移 ≈ 速度 ×（检测步长 / 帧率）

把这四条背熟，就可以在日志里区分「检测没跑」与「跟踪没跑」，并解释为何中间帧仍有框。
