Lens 与 Crop 跟拍几何：从人脸锚点到成片窗口

只讲坐标、公式、数值例子与跟拍几何。

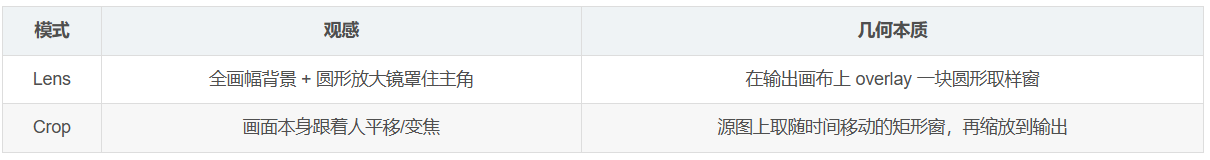

一、两种跟拍各自交付什么

模式 观感 几何本质

二者共用同一套 源坐标轨迹 (cx_src, cy_src)（来自锁定后的人脸/人体锚点），差异在「如何把锚点变成取样窗口」。

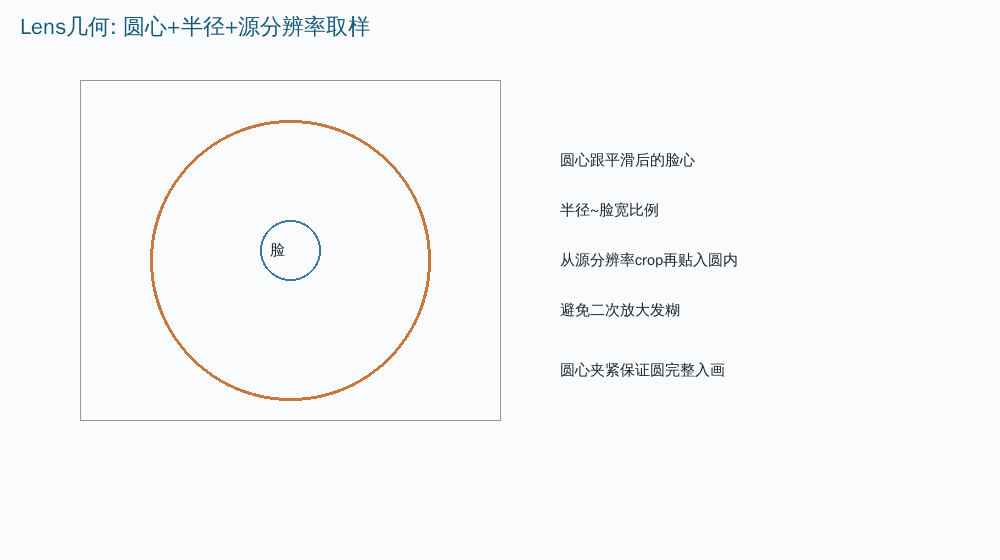

图：Lens 用圆心与半径定义取样；zoom 放大后再裁进圆内。

二、镜头几何模块：时间轴上的分段线性

成片时间轴用输出帧号 n（25fps）。轨迹是关键点序列 [(n, value), …]。查询任意 n：

任意帧 n 的值由相邻关键点线性插值得到。

滤镜图里 FFmpeg 表达式 与此同构（分段线性表达式），保证 C++ 预览与成片一致。

关键点抽稀把过密点抽到上限（路人虚化常用 24 点），避免滤镜图爆炸。

三、锚点：脸框如何变成「该跟的点」

扫描得到的是人脸框 (face_x, face_y, face_w, face_h) 与可选人体框。跟拍中心不是随便取框中心：

• 轨迹用 cy：偏上半身，避免圆心掉到胸口；
• Lens overlay cy：有人体时锚在人体上部，圆顶高于头顶。

人头保护区（防路人椭圆误伤、也用于几何估计）有硬约束：

由脸估头高：

头高 ≈ 限制在人体高度的 12%～32% 之间（由脸短边×1.38 估计）

数值例子

人体高 800 像素、脸短边 140 时：

头高估计约 193，并限制在人体高的 12%～32% 内。

0.12×800 = 96；0.32×800 = 256。

193.2 落在 [96,256]，取 193。若脸异常大（误检），0.32H 会盖帽，避免「头区吞掉半个身子」。

四、Lens：圆镜取样坐标

圆镜叠加原点计算与 FFmpeg 侧圆镜 zoom 叠加坐标一致。成片侧先算：

zoom_x = lens_d / crop_w，zoom_y = lens_d / crop_h

（lens_d = 2 * lens_r），再把放大图层拖到圆窗内。几何核心：

void lens_overlay_src_xy(int lens_r, double cx, double cy,
 double zoom_x, double zoom_y,
 int canvas_w, int canvas_h,
 int &src_x, int &src_y) {
 const int lens_d = lens_r * 2;
 const int ix = (int)std::floor((double)lens_r - cx * zoom_x);
 const int iy = (int)std::floor((double)lens_r - cy * zoom_y);
 const int scaled_w = (int)std::lround((double)canvas_w * zoom_x);
 const int scaled_h = (int)std::lround((double)canvas_h * zoom_y);
 // clamp overlay origin so zoomed layer covers the circular window
 src_x = std::max(lens_d - scaled_w, std::min(0, ix));
 src_y = std::max(lens_d - scaled_h, std::min(0, iy));
}

直觉：

1. 把源画布按 (zoom_x, zoom_y) 放大；
2. 希望人物锚点 (cx,cy) 落在圆镜中心；
3. overlay 偏移把放大图「拖」到正确位置，并 clamp 防止露黑边。

输出侧半径有地板：圆镜半径大约不小于输出短边的 1/6（且至少约 28 像素），避免远景小脸时圆镜缩成豆子。

数值例子（720p 输出）

out=1280×720，lens_r=120，zoom=1.8，锚点源坐标映射后圆心希望在输出 (640,280)。

放大后有效图宽 1280×1.8=2304。src_x 大致满足「圆心落在圆窗中心」，

再被 [lens_d - scaled_w, 0] 夹住，保证圆内总能采到像素。

五、 Crop：移动矩形窗

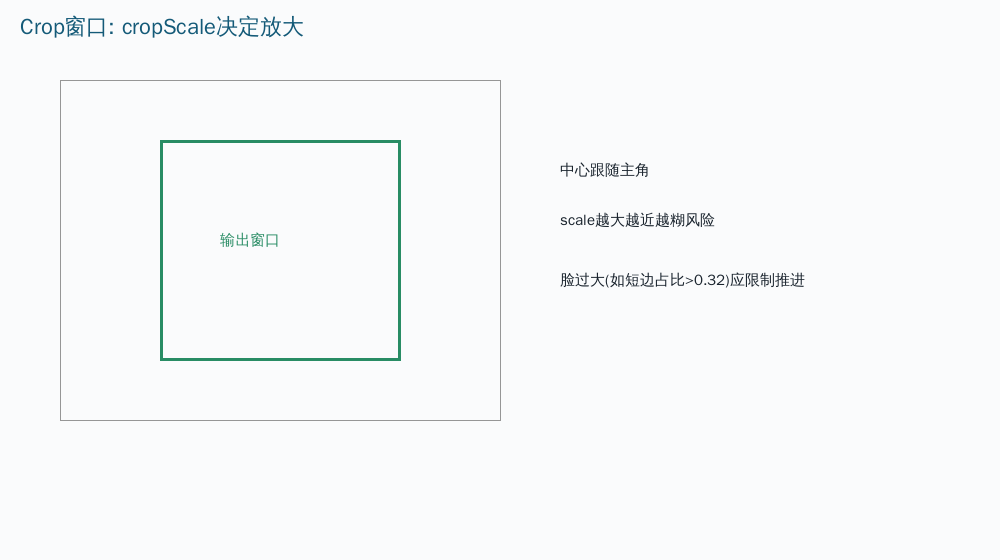

图：源图上 half_w×half_h 的窗以锚点为中心，clamp 进画幅后缩放到输出。

流程：

1. 收集 lens 有效区间内的 raw 点；
2. 时间域高斯平滑；
3. 密采样到 25fps；
4. 把脸/人装进窗；
5. 死区 + 速度门控；
6. 微位移 hold，消灭 1～2 px 残抖。

窗左上角：

裁切窗口左上角：把中心减半宽半高后，夹紧到画面内，避免越界。

clamp 会在人靠近边缘时「顶死」，若不做后处理，轨迹会出现折线拐角——这正是离线平滑与死区要抹平的对象。

六、离线高斯平滑：公式与默认 σ

离线高斯平滑：用邻近关键点按时间距离加权平均，抑制检测抖动。

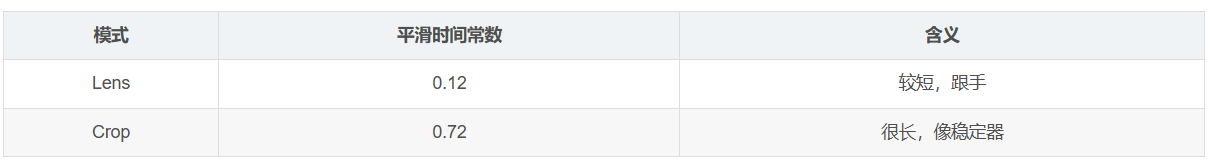

默认配置：

数值例子

σ=0.72 s @25fps，半高宽时间约 1.7 s，即约 42 帧 的权重仍明显。站立微晃会被抹平；快速横穿会有拖影感——这是有意取舍。

Lens σ=0.12 → 有效约 7 帧，保留更多即时位移。

七、Crop 死区与意图门控

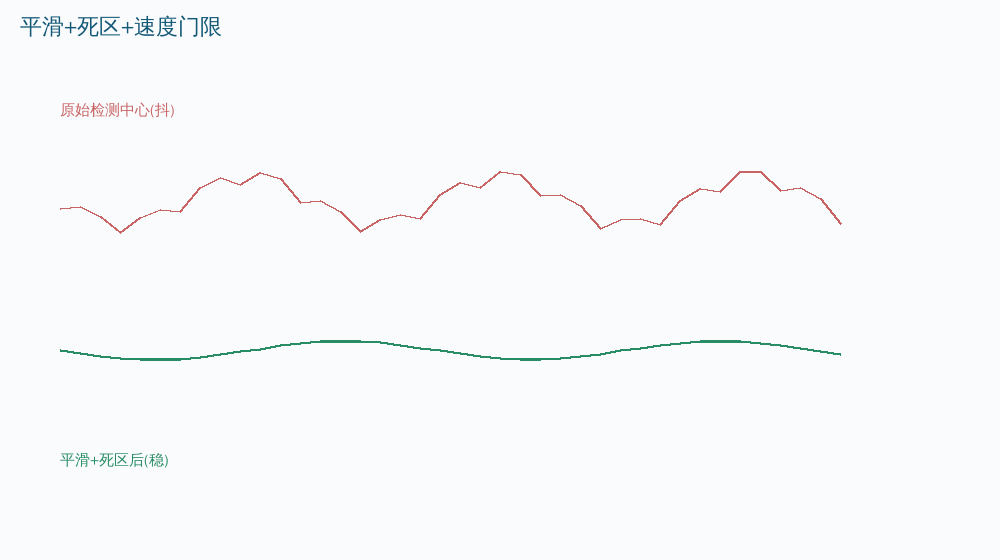

图：死区内冻结；超出 enter 阈值才开始跟随；速度不够则不跟。

死区半径：

d = max(dmin, 脸短边 × 0.45)

滞回：

全片位移若 ≤ d×2.20，直接冻在中心——「人几乎没动就别跟」。

数值例子

脸短边 s=100：

人原地晃 ±30 px：落在死区内，输出中心不变。横移累计 80 px 且速度超过意图阈值：开始以 最大步进 限速追随。

八、Push-in：单人推进变焦

单人素材可走：固定锚点，zoom 从 1 拉到 最大变焦，同时保证主体不离开 crop。

某输出帧 zoom z 时，源窗：

放大倍率为 z 时，窗口宽高约为画面宽高除以 z；再按中心夹紧到画面内。

推进时用主体框与 margin 检查主体是否仍在裁切窗内；若推进会导致出窗则跳过推进，避免「越推越把人脸裁掉」。

数值例子

1080p，z=1.6，锚点 (960,420)：

x0=360, y0=82.5

脸若在 y=50 且高 180，顶边可能贴窗；margin≈0.28(f_w,f_h) 会判危险。

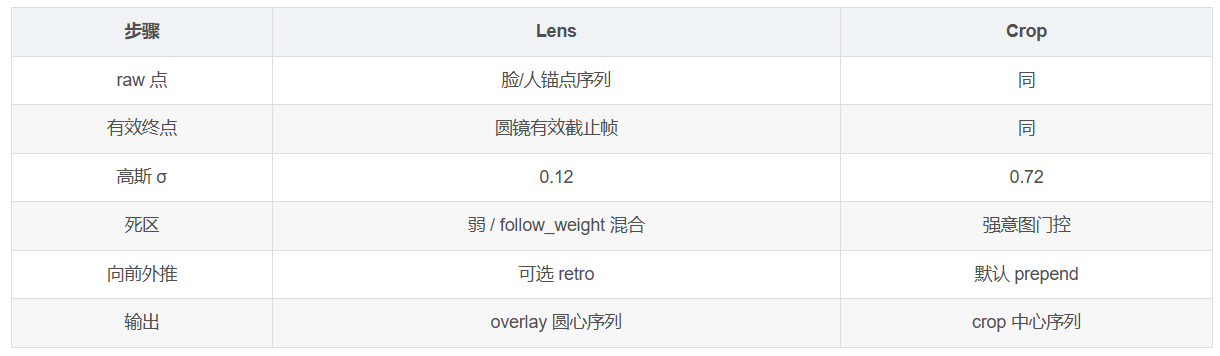

九、Lens / Crop 轨迹构建对照

主角轨迹有效帧范围 取 cx/cy 点列的首尾 n，供滤镜 enable='between(n,…)'。

十、源帧号 ↔ 输出 25fps

定位结果带 源帧率（非法则 25）。输出帧：

若源帧率不是 25，先把源帧号换算到 25 帧/秒时间轴再查轨迹。

本项目大量路径直接按 25 处理成片；扫描用源 fps 驱动 ByteTrack 。几何层用 t_sec = frame_idx / fps 做高斯，再用 25fps 密采样写点列——时间在秒域平滑，索引在 25 域交付滤镜。

十一、常见几何故障与心算排查

1. 圆镜裁头：overlay cy 偏下或头高估计过矮 → 查锚点函数，勿只调 zoom。
2. 贴边抖：crop clamp 引起 → 看是否绕过了死区/平滑。
3. 站立仍跟拍晃：死区过小或 σ 过短 → 对照 Crop 默认 0.72 / 0.45。
4. Lens 与 Crop 选人不同心：是否混用了 face_cy 与 body_cy；Lens overlay 有人体上部锚点加权。

十二、公式卡

分段线性：

v(n)=v0+α(v1-v0), α=(n-t0)/(t1-t0)

高斯：

hat v_i = Σ_j w_ij v_j / Σ_j w_ij，

w_ij = exp(-(t_j-t_i)²/(2σ²))

头高上下限：人体高的 12%～32%。

Crop 死区：

d=max(48, 0.45×脸短边)

Lens 取样偏移（概念）：

ix = lens_r - cx·zoom_x，再 clamp 到 [lens_d-scaled_w, 0]

掌握以上，即可从一段 cx_pts/cy_pts 反推成片窗口每一帧的几何来源。

十三、锚点函数对照

本项目里几条函数决定「跟哪一点」与「圆镜采哪一块」：

• 圆镜轨迹纵向取人脸 / 由人脸框推圆镜 cy：轨迹 cy 偏上；
• Crop 装人窗锚定（人体框软约束 + 已平滑跟拍点）；
• 圆镜叠加原点计算（见上文代码）；
• 成片跟拍：zoom_x = lens_d / crop_w（及 zoom_y 对称）。

权重含义：轨迹更跟「已平滑的跟拍点」，人体框只做软约束，避免单帧检测框把窗猛拽。

源帧 → 输出 25：做源帧索引映射到 25fps（非法 fps 按 25）。

再算一遍 push-in 锚点

脸 y=200,h=120：

例如：人体框顶在 140、身高 360 时，跟拍中心可取约 140+252=392（偏上半身）。

相对纯脸心 260，锚点下移约 132 px——推进变焦时胸口以上更稳地留在画面里。

十四、Lens 有效窗与尾 hold

离线 Pass 写出圆镜有效截止帧与圆镜结束原因。轨迹点构建止于该帧（含片尾保持秒数，出画原因可几乎为 0）。因此：

• 扫描期 Kalman 仍可能在后段给出框；
• 成片圆镜却在有效截止后停用（enable 关掉）。

这是几何层与跟踪层的第二次分工：跟踪尽量不断，镜头有意识结束，避免跟错人或跟到空镜。
