云边协同机制设计：协同通道、设备影子与应用生命周期管理

本文是「畅联云」边缘计算系列文章的第四篇。云边协同是边缘计算架构的灵魂——云端如何管理边缘、边缘如何上报数据、两者如何保持状态一致，都由协同机制决定。本文将详细拆解三个核心机制。

前言

边缘计算不是把云端搬到边缘，而是云端与边缘的协同配合。平台在早期设计中曾走过弯路：把云端逻辑直接复制到边缘节点，导致两者功能重叠、状态冲突。后来我们重新设计了"控制面 + 数据面"的协同通道，配合设备影子机制，才真正实现了云边各司其职。

一、协同通道架构

1.1 控制面与数据面分离

云边协同通道分为控制面和数据面，各自承担不同职责：

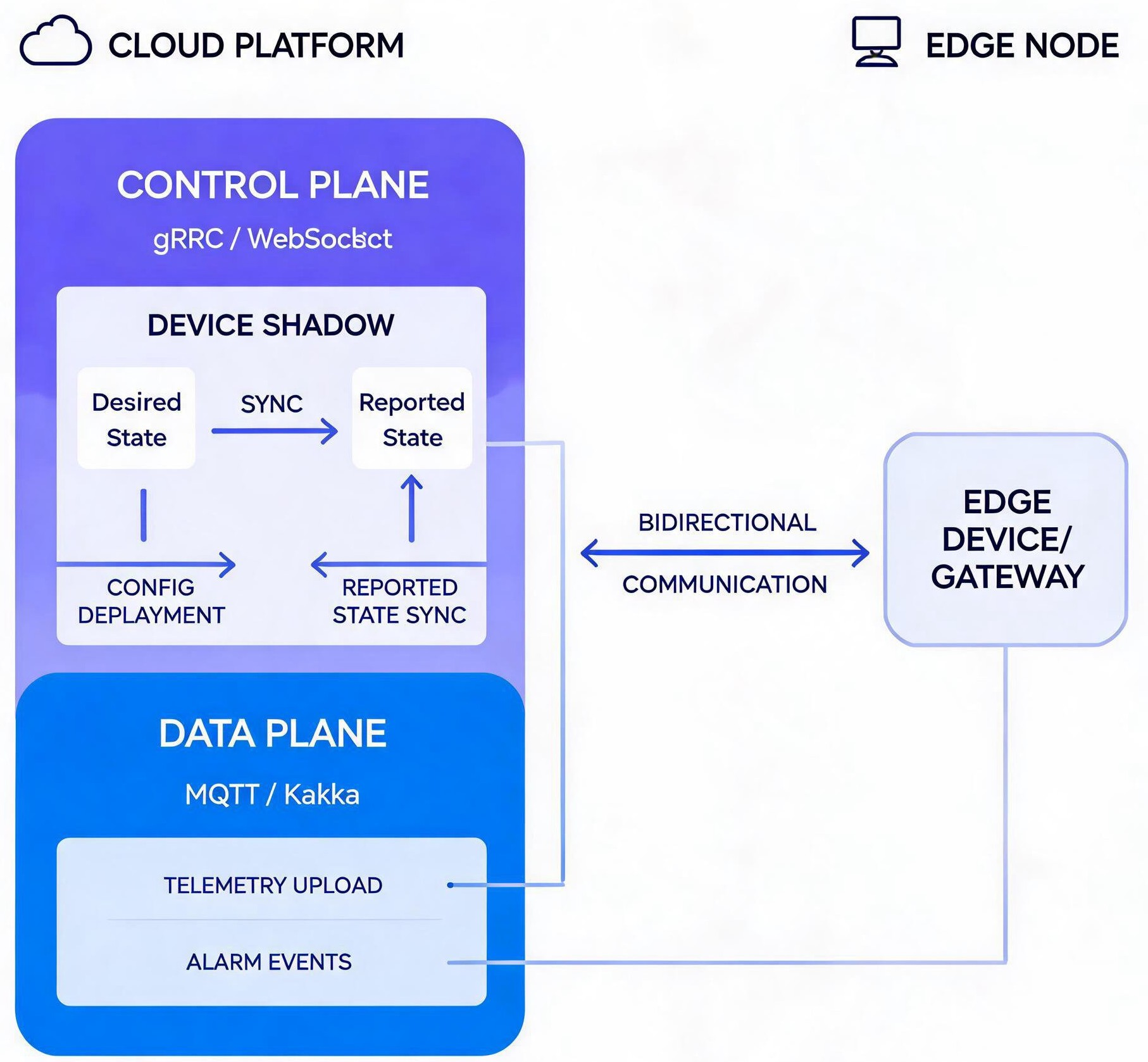

云端平台
  ├── 控制面（gRPC / WebSocket）
  │     ├── 设备影子同步
  │     ├── 配置下发
  │     ├── 应用部署指令
  │     └── 监控指标上报
  │
  └── 数据面（MQTT / Kafka Bridge）
        ├── 遥测数据上行
        ├── 告警事件上行
        ├── 边缘 AI 推理结果上报
        └── 离线数据续传

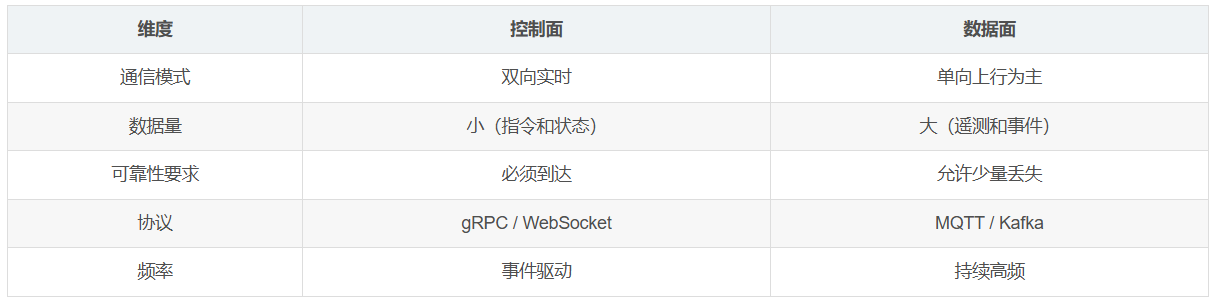

为什么分离？

分离后，数据面的高频遥测不会阻塞控制面的指令下发，两者互不干扰。

1.2 控制面设计要点

长连接保持

使用 gRPC streaming  或 WebSocket 保持云边长连接，支持双向实时通信。避免短连接的频繁建断开销。

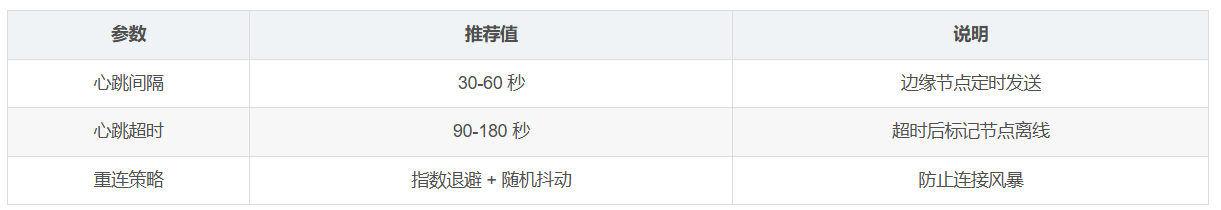

心跳与重连

指令幂等

所有下发指令携带唯一 ID，边缘节点做幂等处理：

指令结构：
{
  "command_id": "cmd_20260813_001",  // 唯一ID
  "type": "config_update",
  "target_device": "devA001",
  "payload": { "temperature_threshold": 25 },
  "timestamp": 1723536000
}

边缘节点收到指令后，先检查 command_id 是否已执行过，避免网络重传导致的重复执行。

版本协商

控制面协议支持版本号，云端可以同时管理不同版本的边缘节点：

握手报文：
{
  "edge_version": "2.1.0",
  "protocol_version": "v3",
  "capabilities": ["shared_subscription", "ai_inference"]
}

云端根据 protocol_version 选择对应的指令格式，实现向后兼容。

1.3 数据面设计要点

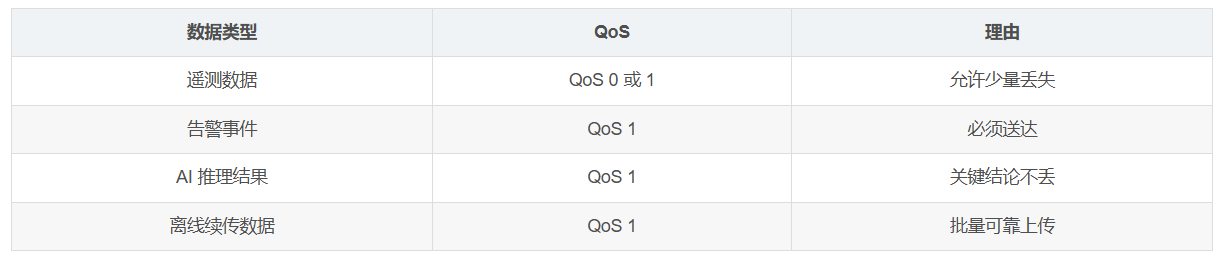

QoS 分级

不同业务数据使用不同 MQTT QoS 等级：

带宽限制

边缘节点设置上传带宽上限，防止数据洪峰冲击云端：

• 正常模式：上传带宽上限 5 Mbps
• 续传模式：上传带宽上限 2 Mbps（避免影响实时数据）
• 突发模式：临时提升到 10 Mbps（紧急批量上传）

数据压缩与批量上传

• 支持 gzip / snappy 压缩，减少 50-70% 传输量
• 多条消息合并为批量报文，提高传输效率

二、设备影子（Device Shadow ）

2.1 为什么需要设备影子

物联网设备经常离线，但云端仍然需要向设备下发控制指令。没有设备影子时，存在两个问题：

1. 设备离线时，指令无处下发，直接丢失
2. 设备上线后，不知道离线期间云端期望的状态变化

设备影子通过维护一个 JSON 文档，记录"云端期望状态（Desired）“和"设备实际状态（Reported）”，解决状态同步问题。

2.2 工作原理

云端期望状态（Desired）
    │
    ▼
┌──────────────┐
│  设备影子     │ ← 云端写入 Desired
│  (JSON文档)   │ → 边缘/设备上报 Reported
└──────────────┘
    │
    ▼
设备实际状态（Reported）

操作流程示例：

1. 云端下发指令：设置温度阈值 = 25
   → Desired: { "temperature_threshold": 25 }
   → Reported: { "temperature_threshold": 20 }（旧值）

2. 设备在线时，边缘节点检测到 Desired ≠ Reported
   → 执行控制操作，将阈值改为 25

3. 操作完成后更新 Reported
   → Reported: { "temperature_threshold": 25 }
   → Desired == Reported，指令完成

4. 设备离线时，Desired 保持不变
   → 设备上线后，边缘节点检测到差异，自动执行

2.3 关键设计

版本控制

每次影子更新携带版本号，防止旧指令覆盖新指令：

场景：云端快速连续下发两次指令
  指令A（version=1）：阈值=25
  指令B（version=2）：阈值=30

边缘节点先收到指令B（version=2），执行后设置阈值=30
后收到指令A（version=1），版本号小于当前版本，忽略

增量同步

只传输变化的字段，减少数据量：

完整影子文档（100个字段）：
  Desired: { "temp": 25, "humidity": 60, "mode": "auto", ... }

增量更新：
  Desired.delta: { "temp": 28 }  // 只传变化的字段

冲突处理

当云端和边缘同时修改同一字段时，平台采用"云端优先 + 时间戳"策略：

• 控制类字段（如阈值、模式）：云端优先
• 状态类字段（如当前温度、开关状态）：边缘上报值优先
• 无法判断时：以时间戳最新的为准

三、边缘应用生命周期管理

3.1 生命周期流程

边缘应用（如数据处理脚本、AI 推理模型 ）需要云端统一管理：

开发打包 → 云端分发 → 边缘部署 → 运行监控 → 版本更新 → 下线回收
    │           │          │          │          │          │
  镜像构建    镜像仓库    容器启动    健康检查   滚动更新   资源回收

3.2 关键机制

镜像分发

应用打包为容器镜像，推送到云端镜像仓库。边缘节点按需拉取：

• 支持断点续传：大镜像下载中断后可继续
• 支持差分更新：只拉取变化的层（layer），10MB 差分包替代 500MB 全量包
• 支持预分发：云端提前将镜像推送到边缘节点本地缓存

灰度部署

先在小批量边缘节点上部署新版本，验证无异常后全量推广：

灰度策略：
  第一批：5 个节点 → 观察 24 小时
  第二批：20 个节点 → 观察 48 小时
  第三批：全量节点

健康检查

边缘运行时定时检查应用健康状态：

资源隔离

通过容器限制每个应用的资源配额：

# 应用资源配置示例
resources:
  limits:
    cpu: "2"
    memory: "2Gi"
    storage: "10Gi"
  requests:
    cpu: "0.5"
    memory: "512Mi"

配置注入

应用部署时注入环境变量和配置文件，同一镜像在不同节点以不同配置运行：

镜像：edge-data-processor:v1.2.0

节点A配置：PROCESS_MODE=filter, UPLOAD_INTERVAL=10
节点B配置：PROCESS_MODE=aggregate, UPLOAD_INTERVAL=60

小结

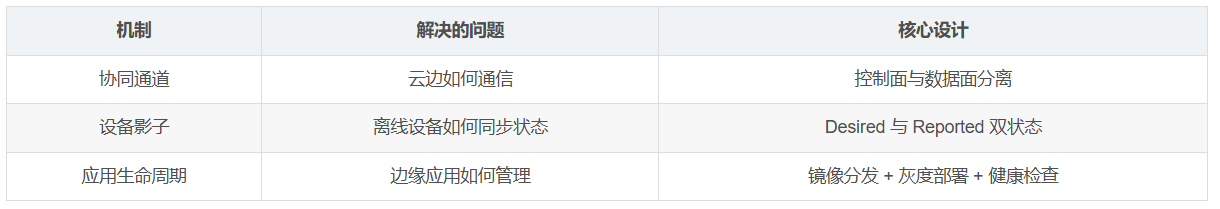

云边协同的三个核心机制各自解决一个关键问题：

下一篇，也是本系列最后一篇，我们将分享边缘 AI 推理实践和运维安全体系。
